La forma tradicional
- Comprar grava y material de banco.
- Cargarlo y acarrearlo en camión, viaje tras viaje.
- Tender, regar y compactar cada capa nueva.
- Más días de obra, diésel y operadores.
Construcción · Caminos
Haz caminos con lo que ya está ahí.
Sin acarrear material. Estabilización con enzimas de origen orgánico. Olvídate de comprar grava y de los viajes en camión.
Hasta3,500 m²
por día con un frente de obra convencional
Sin acarrear60 cm
de capas de grava que no se compran, en el diseño de ejemplo
40 %menos
carpeta asfáltica (7.5 a 4.5 cm), si el camino la lleva
Ahorro en logística
11 bidones
estabilizan 5 km. Otros estabilizantes: 10 isotanques.
48 veces menos volumen que mover
Ahórrate todo el material y el acarreo que no esté ya en el sitio.
Con nuestro método
- Trabajas con el suelo y la piedra que ya están ahí.
- Sin camiones de material entrando y saliendo.
- La enzima convierte el suelo en la capa del camino.
- Te ahorras la grava, los acarreos, el diésel y días de obra.
60 cm de grava que no se compran ni se acarrean.
En este diseño de una vía en Casanare, Colombia, el suelo natural tratado sustituye la base y la sub-base granulares: la estructura se hace con lo que ya estaba ahí. Además la subrasante pasa de CBR 3.09 % a 9.00 % y la carpeta asfáltica baja de 7.5 a 4.5 cm.
Ejemplo de diseño de INGTECO. Cada proyecto se diseña con su propio estudio de suelo.
Diseño tradicional
Material de préstamo: 60 cm
Carpeta asfáltica MDC-197.5 cm
Base granular BG-4025 cm
Sub-base granular SBG-5035 cm
SubrasanteCBR 3.09 %
Con biotecnología multienzimática
Material de préstamo: 0 cm
Carpeta asfáltica MDC-194.5 cm
Suelo natural tratado Tratamiento 225 cm
Suelo natural tratado Tratamiento 135 cm
SubrasanteCBR 9.00 %
Todo se hace en el sitio, en cinco pasos.
Paso 1

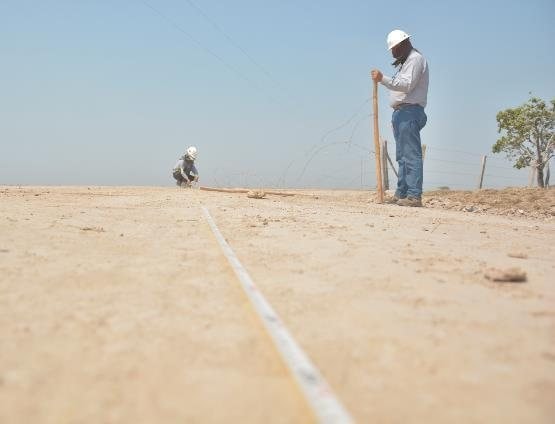

Estudio de suelo
Ensayos y dosificación. La enzima trabaja en suelos con índice de plasticidad de 7 % o más.
Paso 2

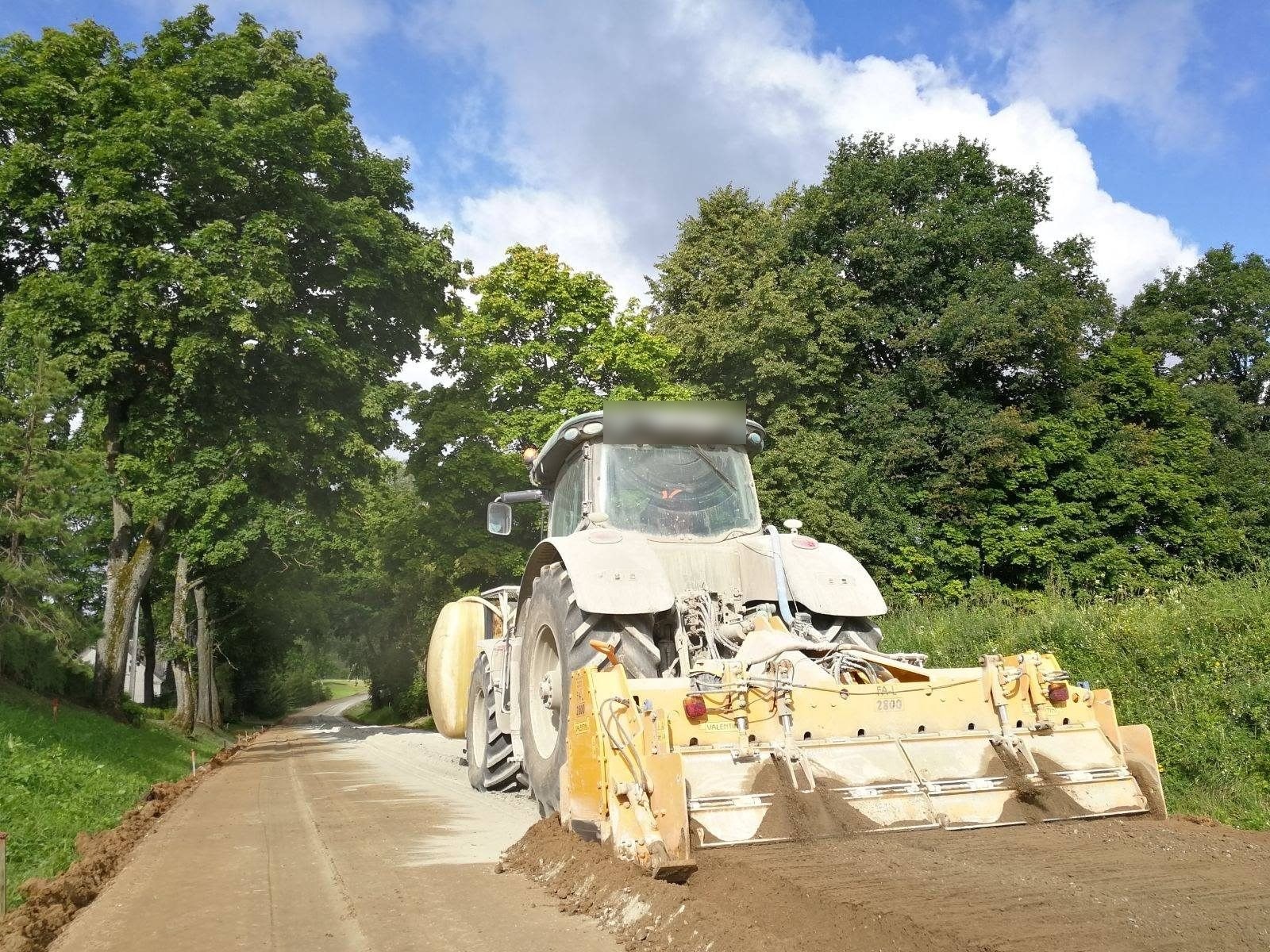

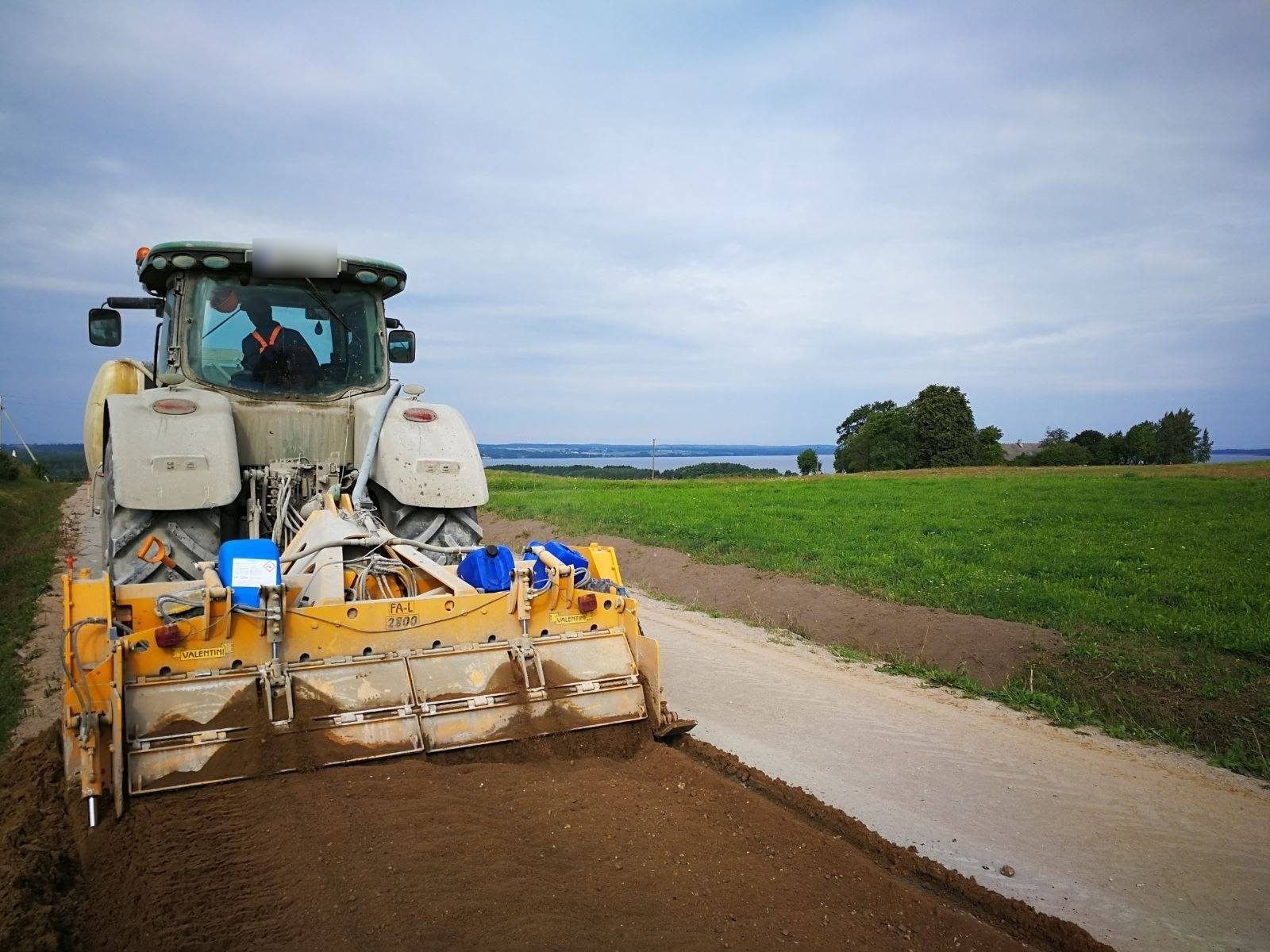

Triturar la piedra en sitio

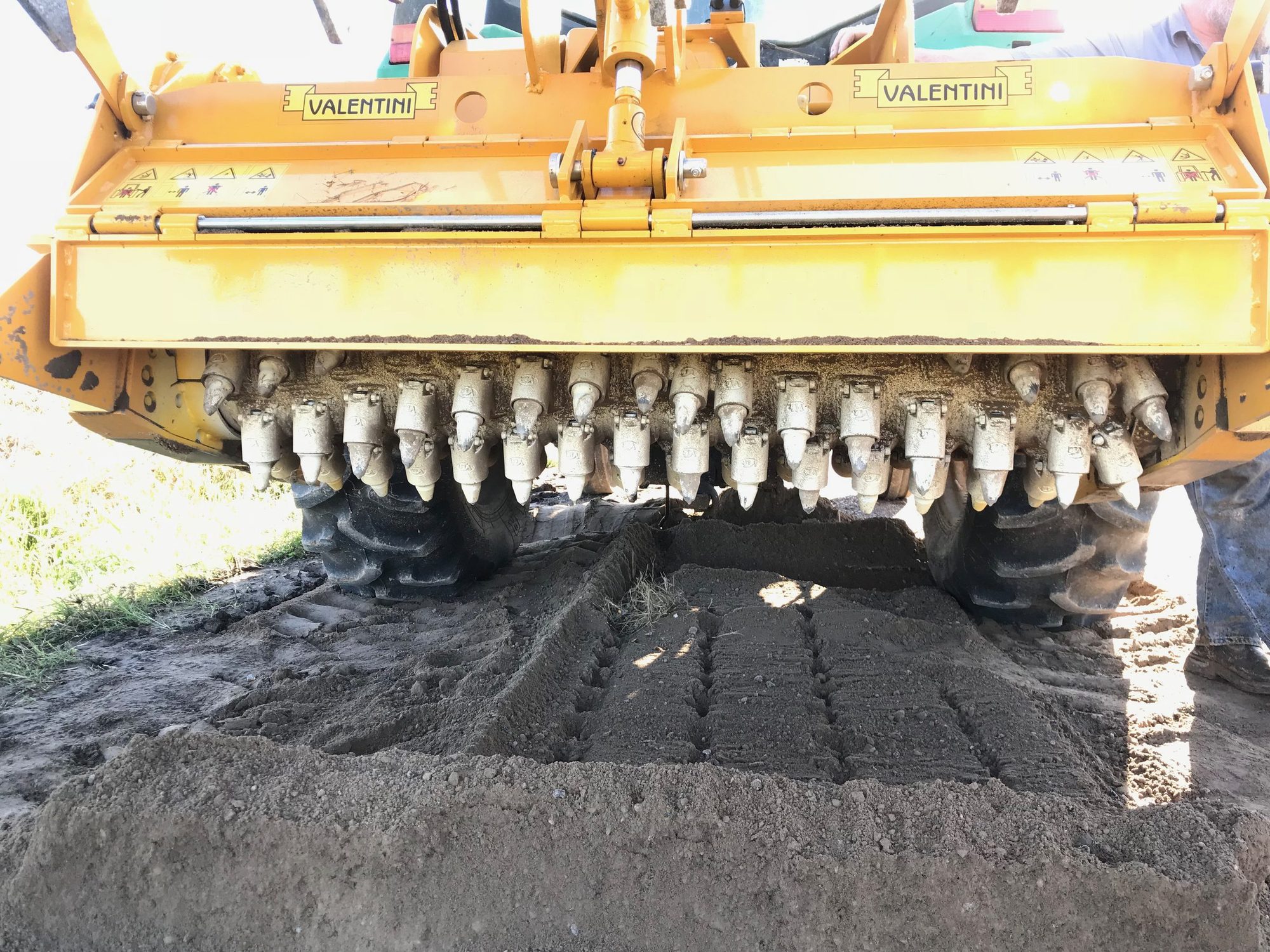

La piedra que estorba se muele ahí mismo con trituradoras Valentini y se vuelve la base. No se compra grava ni se acarrea.
Paso 3
Aplicar la enzima

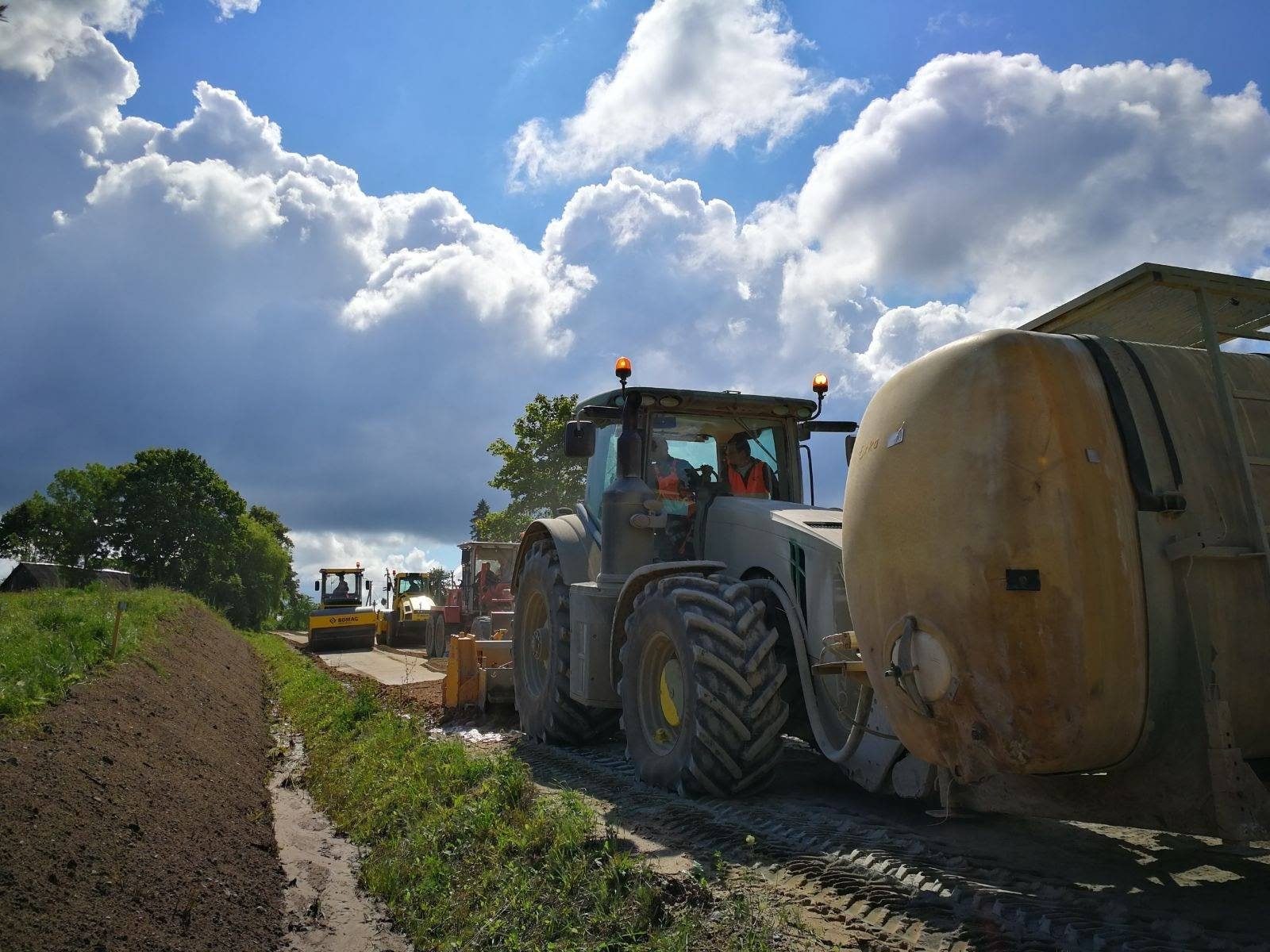

Se diluye en el agua de la cisterna (5,000 a 8,000 litros) y se riega. Vuelve capa estructural al suelo que ya está ahí.
Paso 4
Mezclar y conformar

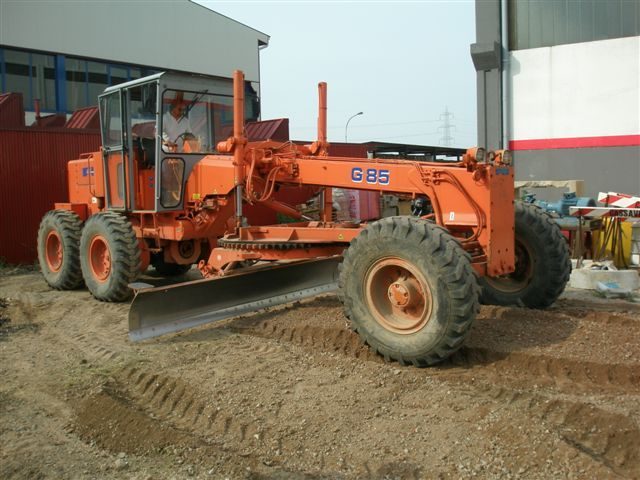

Motoconformadora o estabilizadora mezclan el suelo y le dan el perfil del camino.
Paso 5
Compactar

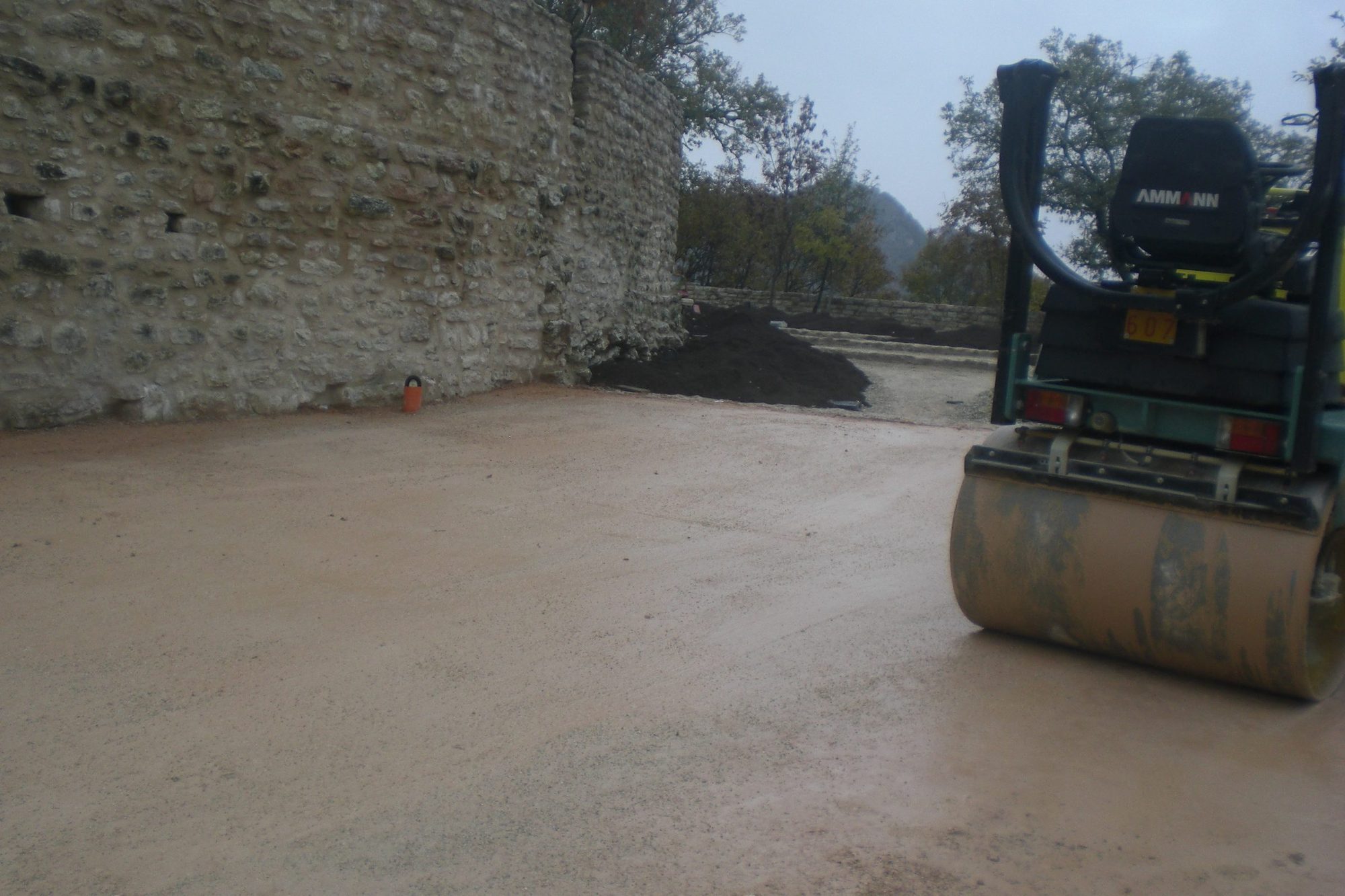

Rodillo vibratorio o pata de cabra. Queda listo para el tránsito o para recibir carpeta.
Calcula lo que ya no tienes que acarrear.
Escribe las medidas de tu camino:
km
m
cm
Las capas arrancan en 60 cm, la base y la sub-base granulares del diseño de ejemplo. Es una estimación: el espesor real sale del estudio de suelo y del diseño.
Dónde se aplica.

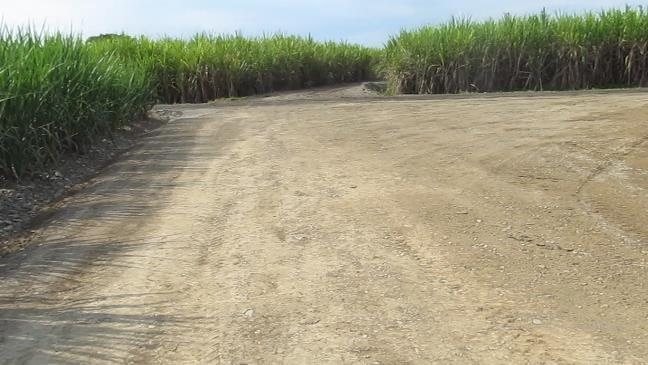

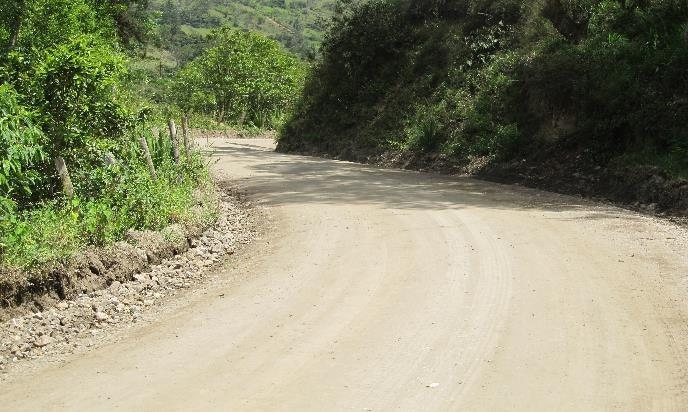

Caminos rurales y sacacosechas

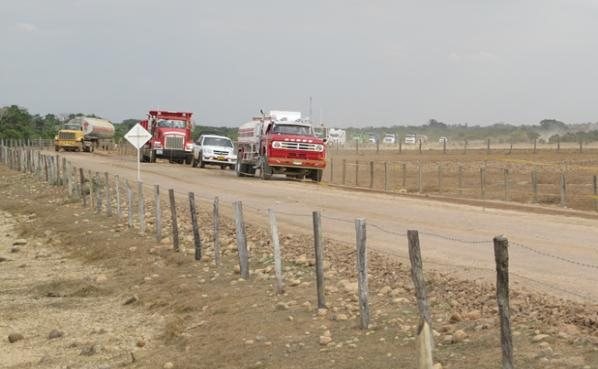

Accesos con tránsito pesado

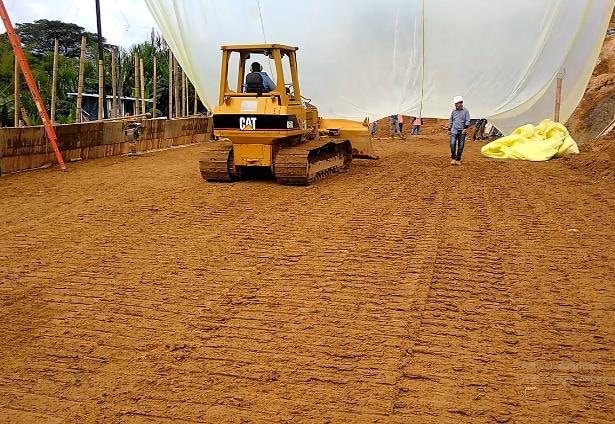

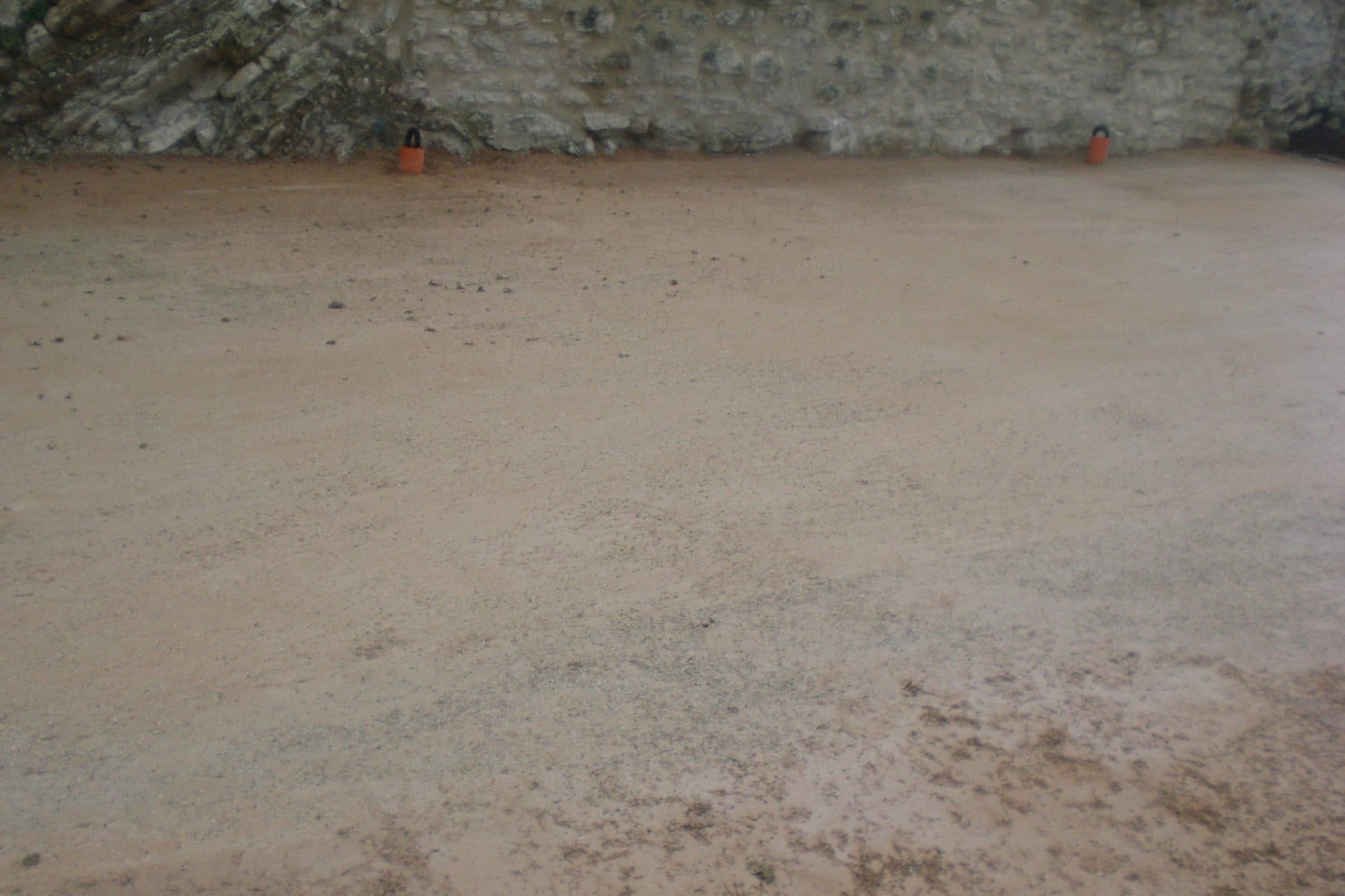

Patios y plataformas
Caminos de montaña

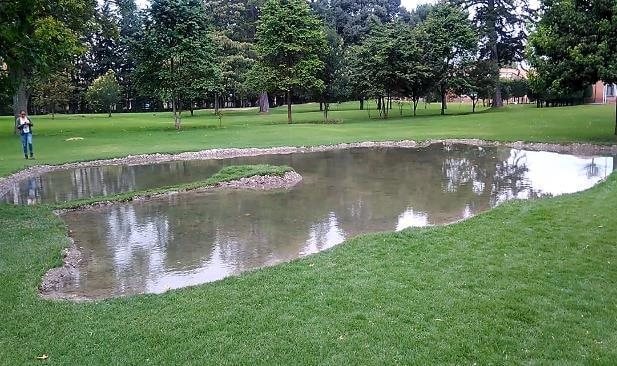

Lagos y reservorios impermeabilizados
Trituradoras de piedra Valentini.
Conoce ValentiniDe la LEON ligera a la MAXI PREDATOR de 4.29 m, y la SIRIO para minicargador.
Ver las 7 trituradoras y sus medidas
- LEON
Trituradora de piedra ligera
- Profundidad
- 7 a 15 cm
- Ancho
- 1.00 a 2.30 m
- Va en
- Tractor, toma de fuerza
- RAMBO
Trituradora de piedra media
- Profundidad
- 15 a 25 cm
- Ancho
- 1.00 a 2.30 m
- Va en
- Tractor, toma de fuerza
- IVAN
Trituradora de piedra pesada
- Profundidad
- 19 a 35 cm
- Ancho
- 1.00 a 2.80 m
- Va en
- Tractor, toma de fuerza
- ATTILA
Trituradora de piedra grande y roca
- Profundidad
- 19 a 70 cm según talla
- Ancho
- 1.80 a 3.00 m (talla M hasta 2.30 m)
- Va en
- Tractor, toma de fuerza
- PREDATOR
Trituradora de piedra de gran ancho para obra y caminos
- Profundidad
- 7 cm en roca, 15 cm en suelo movido
- Ancho
- 3.21 a 3.71 m
- Va en
- Tractor, 3 puntos cat. 3, TDF 1000
- MAXI PREDATOR
La trituradora de piedra más ancha de Valentini
- Profundidad
- 10 cm en roca, 20 cm en suelo movido
- Ancho
- 4.29 m
- Va en
- Tractor, 3 puntos cat. 3, TDF 1000
- SIRIO
Trituradora de piedra para minicargador
- Profundidad
- 7 cm en roca, 15 cm en suelo movido
- Ancho
- 1.08 a 1.58 m
- Va en
- Minicargador de alto caudal
| Modelo | Profundidad | Ancho | Va en |
|---|---|---|---|
| LEONTrituradora de piedra ligera | 7 a 15 cm | 1.00 a 2.30 m | Tractor, toma de fuerza |
| RAMBOTrituradora de piedra media | 15 a 25 cm | 1.00 a 2.30 m | Tractor, toma de fuerza |
| IVANTrituradora de piedra pesada | 19 a 35 cm | 1.00 a 2.80 m | Tractor, toma de fuerza |
| ATTILATrituradora de piedra grande y roca | 19 a 70 cm según talla | 1.80 a 3.00 m (talla M hasta 2.30 m) | Tractor, toma de fuerza |
| PREDATORTrituradora de piedra de gran ancho para obra y caminos | 7 cm en roca, 15 cm en suelo movido | 3.21 a 3.71 m | Tractor, 3 puntos cat. 3, TDF 1000 |
| MAXI PREDATORLa trituradora de piedra más ancha de Valentini | 10 cm en roca, 20 cm en suelo movido | 4.29 m | Tractor, 3 puntos cat. 3, TDF 1000 |
| SIRIOTrituradora de piedra para minicargador | 7 cm en roca, 15 cm en suelo movido | 1.08 a 1.58 m | Minicargador de alto caudal |
Biotecnología multienzimática.
Es un estabilizador de suelos de origen orgánico, obtenido por fermentación controlada. Actúa como catalizador sobre las partículas de arcilla: el suelo se densifica y gana capacidad de carga e impermeabilidad. INGTECO la ha aplicado en caminos, plataformas y reservorios, y la tecnología se usa en más de 50 países.
Tecnología de INGTECO S.A.S., ingeniería y estabilización de suelos, Bogotá, Colombia.
En Colombia, las especificaciones de INVÍAS la contemplan:
- Art. 237-22Estabilización de suelos con productos químicos no tradicionales. Resolución 2451 del 15 de julio de 2022.
- Art. 235-22Estabilización de subrasante y terraplén. El numeral 235.2.4 contempla la estabilización con enzimas. Resolución 4561 del 29 de noviembre de 2022.
Cuéntanos de tu camino.
Para alcaldías, contratistas, constructoras y productores. Con la ubicación, el largo, el ancho y el tipo de suelo te decimos cuánto material te ahorras y con qué equipo se hace.
