Tipo P
MP/00083.9 × 13.8 cm
- Tornillo
- V161004PF109N16 × 100
- Tuerca
- DE16AL6SPFZABM16
Aplica a
- TFB/Y (medidas chicas)
- AF 105-135
- AF 145-200
- TA-P
- TA-PF
- TFH/F Serie 2000
- TFB SUPER
Refacciones BERTI
Los cinco martillos BERTI se parecen y se piden mal seguido. Aquí están a escala, con su tornillo y su tuerca, y con la máquina a la que le toca cada uno. Empieza por tu máquina: no necesitas saber el tipo de martillo.
¿Qué máquina tienes?
TFB/Y
BERTI
Le toca
La TFB/Y admite martillos o kit de cuchillas sobre el mismo rotor. El martillo depende del ROTOR que monte: el despiece de la TFB/Y trae el tipo P, y los rotores Ø159 y Ø203 de las medidas grandes llevan el tipo A. Revisa la placa antes de pedir, o mándanos la foto por WhatsApp.
TA
BERTI
Le toca
La TA con cofano lleva martillo tipo L. Las versiones TA-P y TA-PF llevan tipo P.
TSB
BERTI
Le toca
Un solo rotor acepta martillo tipo T o kit de cuchillas 2YT / 3YT. La TSB/P 600 plegable monta 72 martillos T.
Los cinco martillos, de menor a mayor
Los diagramas están a escala entre sí: el tipo M es más del doble de ancho que el P, y el T es el corto. Si tienes la pieza en la mano, mídela y compárala aquí.
Tipo T
MT/35074 × 10.1 cm
- Tornillo
- V201204PF109N20 × 120
- Tuerca
- DE20AL20015M20
Aplica a
- TSB 160 a 280
- TSB/P 600
- MULTY
Tipo L
ML/00074 × 13.8 cm
- Tornillo
- V161004PF109N16 × 100
- Tuerca
- DE16AL6SPFZABM16
Aplica a
- EKR 115-160
- EKR 180-250
- EKR-S 270-300
- TA (con cofano)
- PARK/P
Tipo A
MA/3922-N5.2 × 13.6 cm
- Tornillo
- VTQ27M18/392118 × 115
- Tuerca
- DE18AL6SPFZABM18
Pieza de pedido, no de inventario.
Aplica a
- TFB/Y (medidas grandes)
- Rotor Ø159
- Rotor Ø203
Tipo M
MP/07948.6 × 13.9 cm
- Tornillo
- V201604PF109N20 × 160
- Tuerca
- DE20BA6SPFZABM20
Pieza de pedido, no de inventario.
Aplica a
- TFB MEGA Serie 2000
La cota punteada es una tercera medida que traen nuestras fichas de bodega y que estamos confirmando con calibrador antes de publicarla como definitiva. El ancho y el largo sí están verificados.
Kits de cuchillas
Sobre el mismo rotor, en lugar de martillos, puedes montar cuchillas. Cada posición de martillo se vuelve un juego de cuchillas.

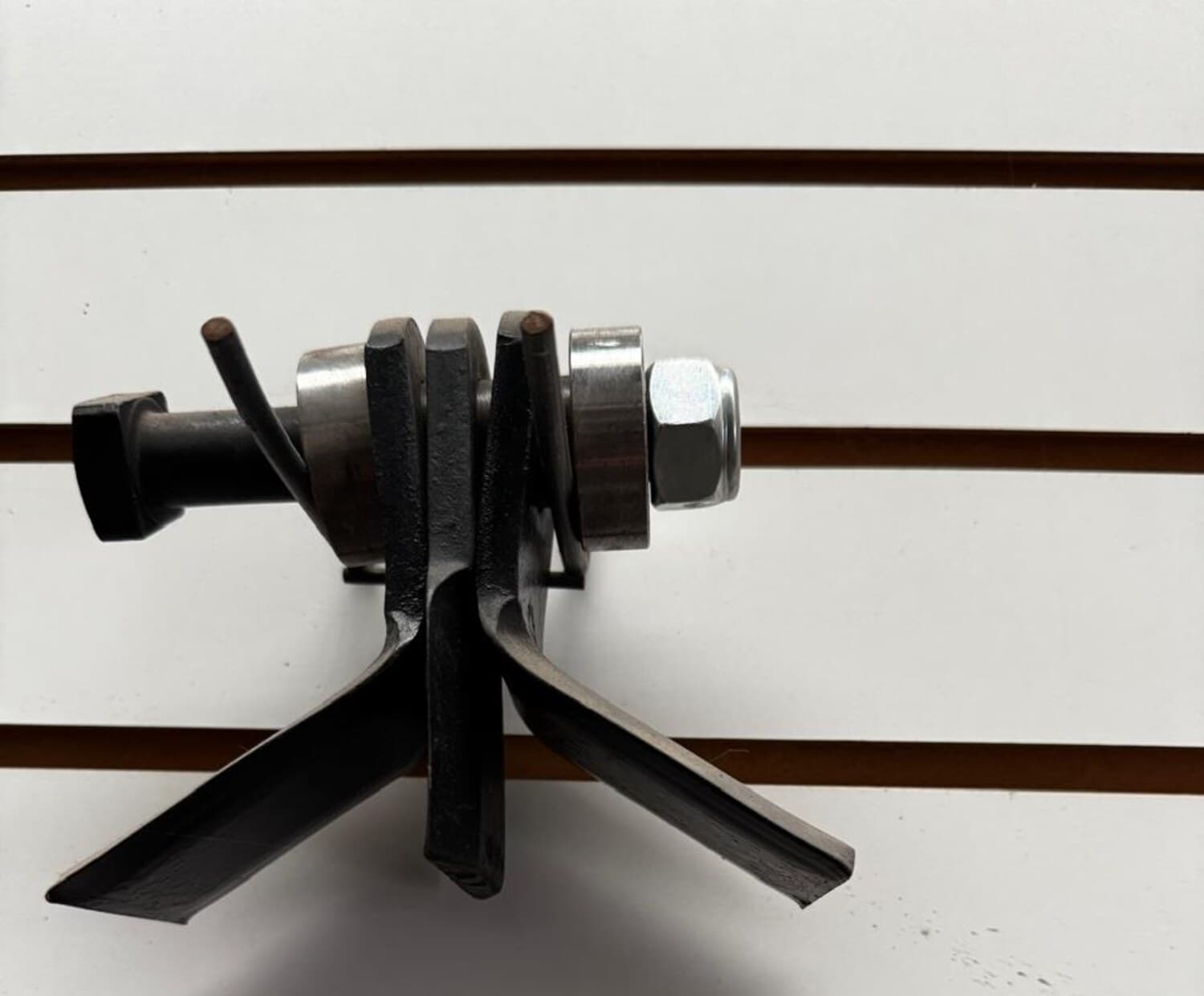

Kit de cuchillas TFB/Y
Para TFB/Y
- Cuchilla Y 50 × 8
- C5008/1838A 11B 6.7C 6.1D 0.8
- Cuchilla recta 50 × 8
- CD/2421A 11.4B 6.1C 0.8
- Tornillo
- V161004PF109N16 × 100

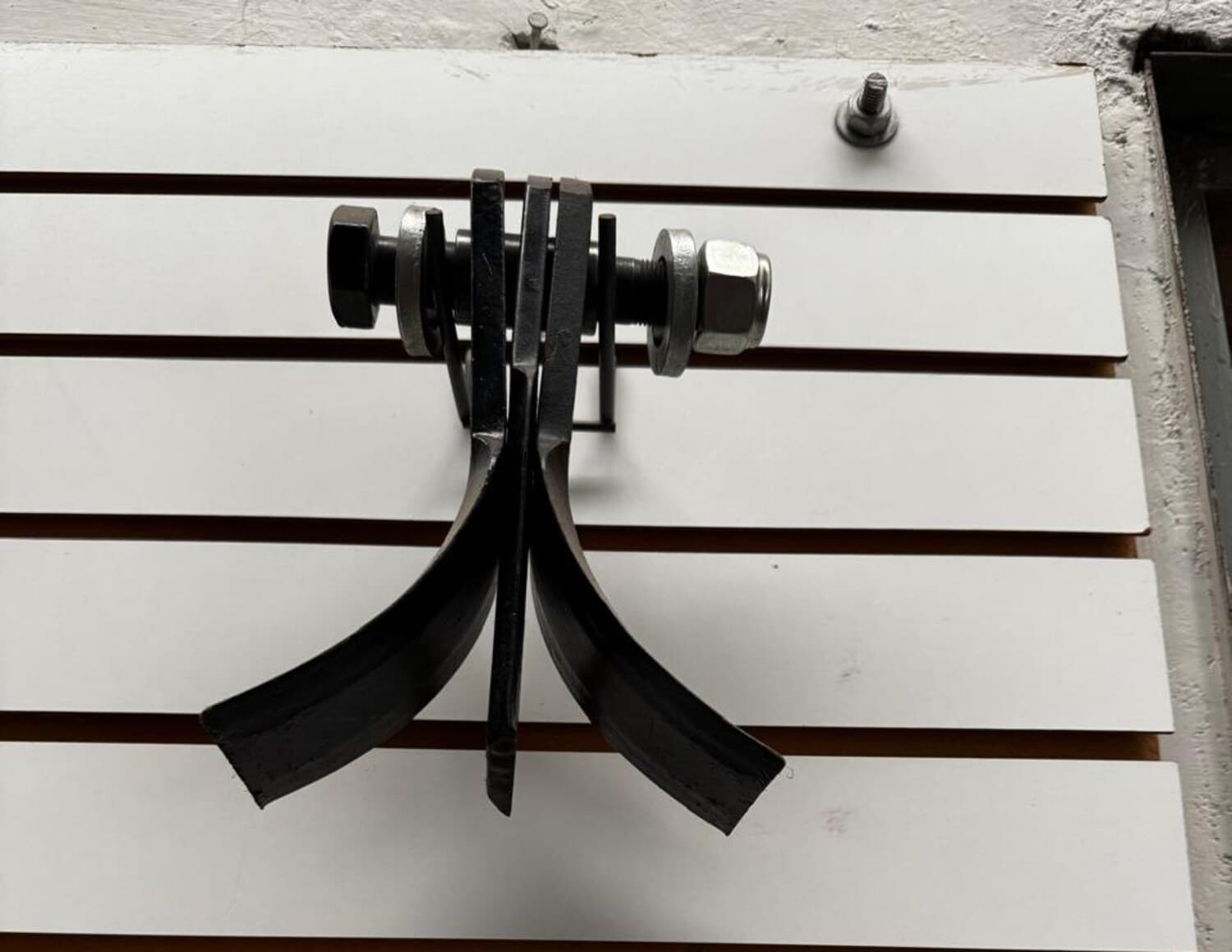

Kit de cuchillas TSB
Para TSB
- Cuchilla 60 × 8, foro Ø28.5 A45
- C6008F28A 19.5B 5C 7.5D 0.8
- Cuchilla recta para TSB
- CD6008F28A 19.5B 7.2C 0.8
- Tornillo
- V201204PF109N20 × 120
- Tuerca
- DE20AL20015M20
- Buje
- BU/1665Ø
Bandas de transmisión
Cada máquina lleva su banda, y en varias cambia según la toma de fuerza sea de 540 o de 1000 revoluciones. Los códigos salen del despiece de fábrica.
| Máquina | Código | Medida | Cotizar |
|---|---|---|---|
| TFB/Y | CISPB1400 | SPB 1400 | Cotizar |
| TA (con cofano) | CIXPB1400 | XPB 1400 | Cotizar |
| TA-P y TA-PF | CIXPB1700 | XPB 1700 | Cotizar |
| TSB 250-300, toma 540 | CIXPB1900 | XPB 1900 | Cotizar |
| TSB 250-300, toma 1000 | CIXPB1800 | XPB 1800 | Cotizar |
| TSB/P 500-600 | CIXPB1800 | XPB 1800 | Cotizar |
| TSB/P 320-400 y TSB-D | CIXPB1700 | XPB 1700 | Cotizar |
| EKR 115-160 | CISPB1250 | SPB 1250 | Cotizar |
| EKR 180-250 | CISPB1400 | SPB 1400 | Cotizar |
| EKR-S 270-300 | CIXPB1700 | XPB 1700 | Cotizar |
| PARK/P | CISPB1250 | SPB 1250 | Cotizar |
| AF 105-135 y AF 145-200 | CISPB1250 | SPB 1250 | Cotizar |
| TFB MEGA, toma 540 | CIXPB1700 | XPB 1700 | Cotizar |
| TFB MEGA, toma 1000 | CIXPB1600 | XPB 1600 | Cotizar |
| MULTY | CIXPB1800 | XPB 1800 | Cotizar |
¿No estás seguro de cuál te toca? Mándanos por WhatsApp la foto de la placa con el número de serie de tu máquina, o la pieza gastada junto a una cinta métrica, y te confirmamos el código antes de que la pidas.
Mandar foto por WhatsApp
